绘制PCB板需晓得哪些问题？

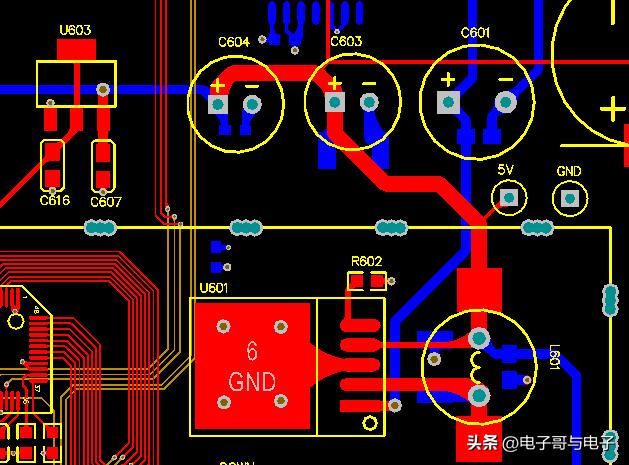

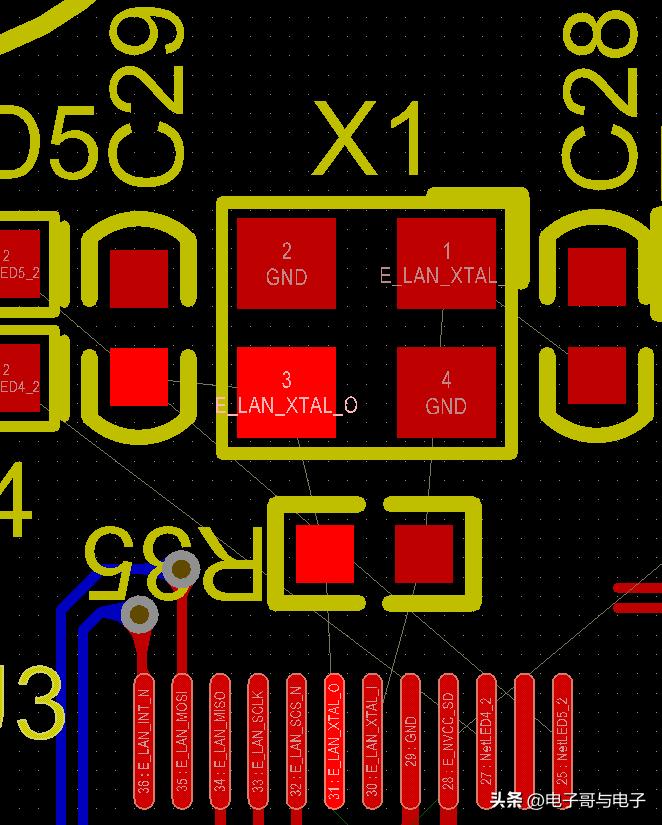

1、PCB板上的走线的宽度跟能蒙受电流的巨细关联？本文援用地点：PCB电路板上有旌旗灯号走线跟电源走线，懂得走线宽度跟承载电流的关联，对绘制PCB十分主要。平日PCB的铜箔厚度为1盎司（35um），假设走线的宽度为2mm。截面积=0.035*2=0.07mm²。个别PCB走线的电流密度为30A/mm²。以皇冠新体育app下载沙巴体育平台是，宽度为2mm的走线能够承载的电流为30A*0.07即是2.1A。宽度为1mm的走线，承载电流的才能为1.05A。2、晶振在PCB板上地位及怎样处置？晶振须要放在CPU邻近，离CPU的晶振引脚要近。假如是无源晶振，2个婚配电容要凑近晶振。晶振走线要短及加粗，晶振上面只管不要走别的旌旗灯号线。个别晶振上面不要铺铜，晶振属于高频器件，它的烦扰很轻易经由过程铺铜传到别的器件，惹起EMI成绩。晶振外壳须要接地。3、PCB旌旗灯号走线为什么不是直角跟锐角？旌旗灯号在碰到直角跟锐角时，阻抗会产生变更，阻抗不持续，会让旌旗灯号发生反射景象。直角处构成的寄生电容，会增添旌旗灯号的回升时光。4、PCB上的模仿旌旗灯号跟数字旌旗灯号地要离开？数字旌旗灯号轻易发生噪声，数字旌旗灯号的噪声容限较年夜，抗烦扰才能强。模仿旌旗灯号抗烦扰才能差，很小的噪声旌旗灯号，耦合到模仿旌旗灯号后，会让收罗到旌旗灯号的偏差很年夜。模仿地跟数字地离开后，各自构成回路，防止数字旌旗灯号影响模仿旌旗灯号。5、PCB为什么要年夜面积铺铜？PCB年夜面积铺铜，相称于电源跟地之间的阻抗下降，同样的电流，能无永利官网登录入口效增加消耗。在旌旗灯号四周铺铜，对旌旗灯号线起到屏障感化。
